Расход воздуха, длина и ширина щели, тип потолка и место за ним — пять параметров, которые стоит проверить до заказа.
Содержание статьи
Щелевой диффузор часто выбирают глазами: смотрят на длину линии, ширину щели, цвет и то, как она будет выглядеть на потолке. Для вентиляции этого недостаточно.
Через диффузор должен пройти рассчитанный объём воздуха. Если сделать рабочую щель слишком маленькой, скорость потока возрастёт. Если не учесть размеры камеры статического давления, конструкция может просто не поместиться за потолком. А модель под натяжной потолок и модель под гипсокартон отличаются ещё и способом установки.
Можно сразу перейти в калькулятор Flexag и предварительно подобрать длину, ширину щели и подключение воздуховода.
Открыть калькулятор подбора →Что такое щелевой диффузор
Щелевой диффузор — это воздухораспределитель вытянутой формы. Воздух поступает в помещение или удаляется из него через одну или несколько узких продольных щелей.
За счёт такой формы вместо отдельной заметной решётки на потолке можно получить тонкую вентиляционную линию. Поэтому щелевые диффузоры часто используют в квартирах, частных домах, офисах, ресторанах и других помещениях, где вентиляцию стараются вписать в интерьер.
Но диффузор остаётся частью инженерной системы. Его размеры должны подходить под расход воздуха, а не только под дизайн потолка.
Щелевой диффузор
Рабочая поверхность выполнена в виде одной или нескольких узких продольных щелей.
Вентиляционная решётка
Рабочая поверхность может состоять из ламелей, перфорации или элементов другой формы.
Щелевой и линейный диффузор — это одно и то же?
Щелевые диффузоры относятся к линейным воздухораспределителям, но слова «линейный» и «щелевой» не всегда означают одно и то же. Линейными могут быть и другие изделия, например длинные вентиляционные решётки.
При выборе лучше смотреть на конструкцию изделия, размеры рабочей зоны и его характеристики.
Чем щелевой диффузор отличается от решётки?
Главное отличие — устройство рабочей поверхности и способ распределения воздуха. И решётки, и диффузоры могут быть линейными, поэтому само слово «линейный» ещё не определяет тип воздухораспределителя.
Сначала определяем: приток или вытяжка
Один и тот же внешний вид ещё не означает одинаковые условия работы.
Щелевой диффузор для приточной вентиляции
Через приточный диффузор воздух поступает в помещение. Здесь имеет значение не только расход, но и скорость выхода воздуха и дальнейшее распространение струи.
Если через небольшое выходное сечение пытаться подать большой объём воздуха, средняя скорость возрастёт. Вместе с ней могут увеличиться аэродинамический шум и ощущение воздушного потока возле диффузора.
- расход воздуха;
- длина диффузора;
- ширина щели;
- расположение точки;
- параметры всей системы.
Щелевой диффузор для вытяжной вентиляции
На вытяжке воздух движется в обратную сторону — из помещения в вентиляционную сеть. Здесь уже не нужно формировать комфортную приточную струю, но остаются расход, размеры рабочего сечения, скорость воздуха и потери давления.
Модели Flexag RA, RAN, SH и SHN могут использоваться в приточных и вытяжных системах.
Диффузоры для вытяжной вентиляции →Начинаем подбор с расхода воздуха
Одна из самых распространённых ошибок — выбирать диффузор по площади комнаты.
Одной площади для ответа мало. Сначала должен быть определён требуемый воздухообмен, затем — сколько воздуха приходится на конкретную вентиляционную точку.
Допустим, по расчёту в помещение нужно подавать 100 м³/ч. Этот объём может идти через один диффузор, а может быть разделён между двумя или несколькими точками.
Если он пока неизвестен, сначала рассчитывают вентиляцию помещения, а уже после этого выбирают воздухораспределители.
Почему нельзя просто сделать щель как можно уже
Узкая линия обычно выглядит аккуратнее. Но уменьшение сечения при неизменном расходе повышает скорость воздуха.
Через меньшее сечение тот же объём воздуха проходит быстрее.
При определённых режимах растёт аэродинамический шум.
Движение воздуха возле приточной точки может ощущаться сильнее.
Потери давления на воздухораспределителе могут увеличиваться.
Точные значения зависят от конструкции конкретной модели, поэтому оценивать диффузор только по геометрии нельзя.

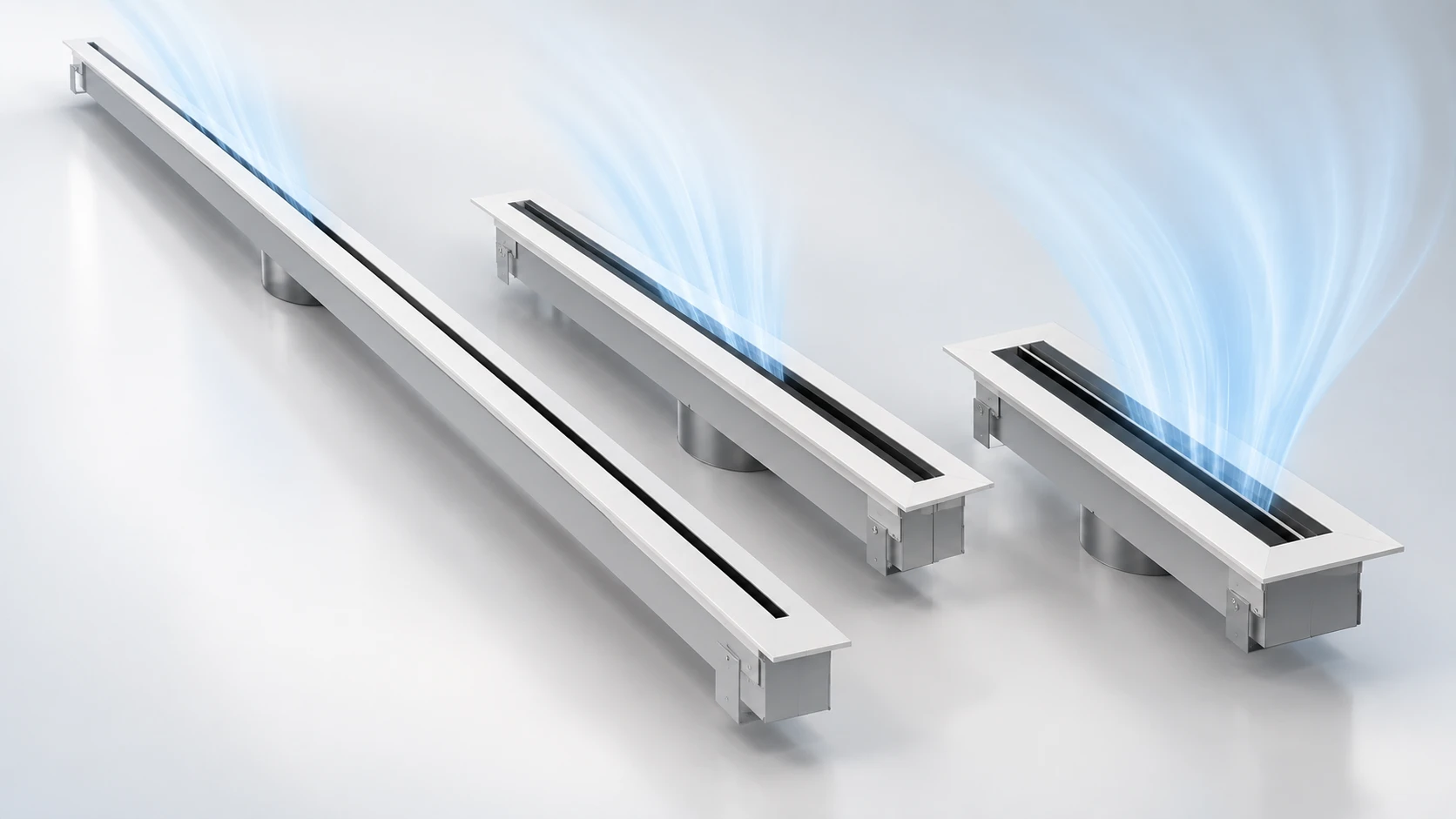

Как выбрать длину щелевого диффузора
У диффузоров Flexag доступны разные длины, в том числе протяжённые модели для длинных потолочных линий. Рабочий диапазон в каталоге — от 500 до 6000 мм.
Вентиляция
При одинаковом расходе увеличение суммарного выходного сечения позволяет снизить среднюю скорость воздуха через него.
Интерьер
Длину часто привязывают к стене, нише, линии освещения или другим элементам потолка.
Сначала определите расход и подходящий диапазон размеров, а затем вписывайте получившийся вариант в интерьер.
Сколько воздуха проходит через точку.
Получить рабочий диапазон длины и ширины.
Сопоставить размер с потолком и архитектурными линиями.
При необходимости изменить число или расположение точек.
Как ширина щели влияет на работу диффузора
Ширина щели тоже меняет проходное сечение. При одинаковой длине более широкая щель даёт большую площадь выхода. При одинаковом расходе средняя скорость воздуха через такое сечение будет ниже.
У щелевых диффузоров Flexag предусмотрены варианты ширины от 10 до 80 мм.
Что выбрать: длинную узкую щель или более короткую широкую?
Чисто геометрически одинаковую площадь выходного сечения можно получить разными сочетаниями длины и ширины. Но одинаковая площадь ещё не означает одинаковую работу двух диффузоров.
Сначала можно подобрать несколько вариантов по размерам, а затем сравнить их уже по характеристикам конкретного изделия.
Подберите размер по расходу воздуха
Задайте требуемый объём воздуха, меняйте длину и ширину щели, затем выберите используемый воздуховод и получите предварительную комплектацию подключения.
Сколько щелей должно быть у диффузора
На рынке есть однощелевые и многощелевые конструкции.
Количество щелей само по себе мало о чём говорит. Важнее суммарное проходное сечение, длина, ширина каждой щели и аэродинамика конкретной модели.
Два диффузора одинаковой длины и с одинаковым количеством щелей могут иметь разные характеристики. Смотреть нужно на расход и данные конкретной модели.
Выбираем диффузор под тип потолка
Когда понятны расход и примерные размеры, переходим к конструкции потолка.

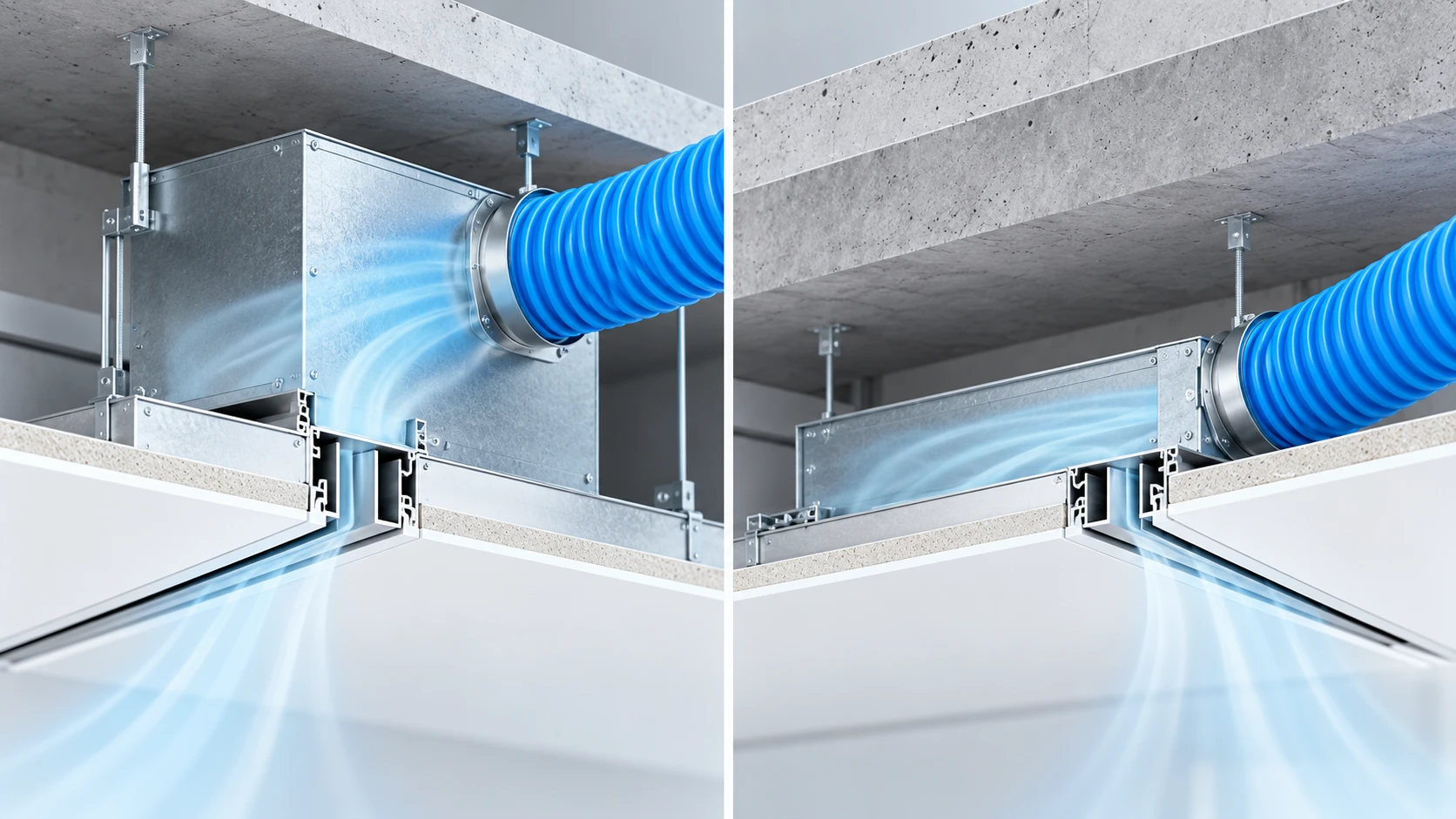

RA или RAN
RA — щелевой диффузор со стандартной КСД.
RAN — вариант с низкопрофильной КСД.
Если высота ограничена, стоит рассмотреть низкопрофильную модель.
Для натяжного потолка →SH или SHN
SH — со стандартной КСД.
SHN — с низкопрофильной КСД.
Логика та же: смотрим на потолочную конструкцию и доступную монтажную высоту.
Для гипсокартона →Проверяем свободное место за потолком
В интерьере видна только тонкая линия диффузора. Скрытая часть занимает намного больше пространства. За потолком находятся камера статического давления, подключение воздуховодов и соединительные элементы.
До заказа проверьте
- сколько места остаётся по высоте;
- где пройдут воздуховоды;
- с какой стороны будет подключение;
- не мешают ли светильники, карнизы, кабели и другие коммуникации.
Иногда именно этот параметр определяет выбор серии сильнее, чем внешний вид диффузора.
Что нужно знать про камеру статического давления при выборе диффузора

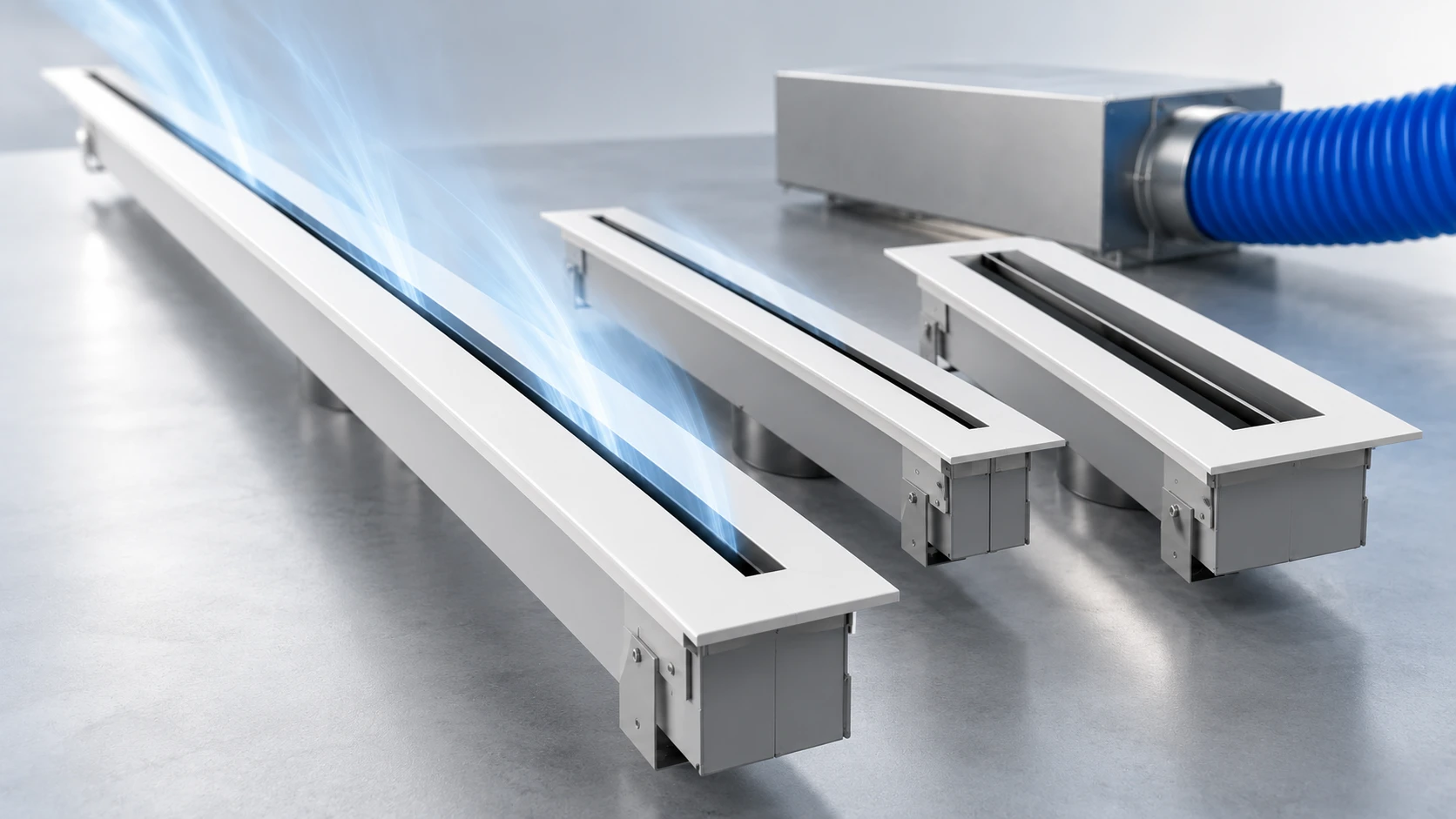

Щелевой диффузор обычно подключается к вентиляционной сети через камеру статического давления — КСД. Она служит для подключения воздуховодов и распределения воздуха по длине диффузора.
В этой статье нас интересует прежде всего один практический вопрос: поместится ли выбранная КСД за потолком. Если пространства мало, у Flexag есть исполнения с низкопрофильной камерой — RAN и SHN.
Как выбрать между RA, RAN, SH и SHN
После определения типа потолка выбор серии становится довольно простым.
Как связаны размеры диффузора и шум
Щелевой диффузор сам по себе не делает вентиляцию тихой. Если через небольшое сечение проходит большой объём воздуха, скорость растёт. При определённых режимах это может привести к появлению аэродинамического шума.
Если возле диффузора слышен свист или слишком сильно ощущается движение воздуха, проверять нужно не только сам воздухораспределитель.
Иногда источник шума находится не в диффузоре, а раньше по трассе.
Где можно устанавливать щелевые диффузоры
Расположение зависит от проекта вентиляции и конструкции помещения.
Для приточного диффузора нужно учитывать, куда будет распространяться воздушный поток и где находятся люди. Для вытяжки важнее схема удаления воздуха из помещения.
Поэтому размещать диффузоры только ради симметрии потолка не стоит. Сначала должна работать вентиляция, а уже внутри подходящих вариантов можно выбирать наиболее удачное расположение с точки зрения дизайна.
Можно ли сделать длинную линию диффузора вдоль стены?
Да, такая компоновка возможна, если она подходит для выбранной конструкции и соответствует проекту вентиляции. Линейная форма хорошо подходит для протяжённых участков, но длина декоративной линии и фактическая рабочая зона воздухораспределения не всегда означают одно и то же.
При длинных решениях лучше заранее согласовать конструкцию диффузора, расположение КСД и подвод воздуховодов.
Как щелевой диффузор подключается к вентиляции
Диффузор находится в конце вентиляционной ветки. Один из вариантов системы выглядит так:
В другой системе схема может отличаться, но при подборе всё равно нужно заранее проверить подключение.
Когда выбирать диффузор — до или после ремонта?
Для скрытого монтажа часть системы оказывается за готовым потолком. Если вспомнить о вентиляции в самом конце ремонта, может выясниться, что КСД не помещается по высоте, воздуховоду негде пройти, диффузор пересекается со светильником, фланец оказывается в неудобном месте или под выбранную модель не предусмотрено крепление.
Это заметно проще, чем пытаться вписать вентиляцию в уже готовый потолок.
Частые ошибки при выборе щелевого диффузора
Красивый размер может не подойти под расчётный расход.
Для выбора нужен расход через конкретную точку.
Меньшее сечение при том же расходе повышает среднюю скорость.
КСД и подключение воздуховодов требуют пространства.
Монтажная высота может резко ограничить варианты.
Фланцы, число линий и их расположение нужно продумать заранее.
Пример выбора щелевого диффузора
Расход через точку уже рассчитан.
Подбираем сочетание длины и ширины щели.
Проверяем, сколько места есть за потолком.
Если высоты достаточно — рассматриваем RA.
Если пространство ограничено — смотрим RAN.
Определяем воздуховод, количество фланцев и их расположение.
Для гипсокартона последовательность почти такая же, только выбор идёт между SH и SHN. Серия определяется в основном конструкцией потолка и доступной высотой, а размеры рабочей щели — расходом воздуха и условиями проекта.
Алгоритм выбора щелевого диффузора
Не общий расход установки, а объём воздуха через этот диффузор.
Приток или вытяжка.
Размеры должны соответствовать расходу и архитектуре.
Натяжной потолок или гипсокартон.
Так станет понятно, нужна стандартная или низкопрофильная КСД.
RA / RAN для натяжного потолка, SH / SHN для гипсокартона.
Диаметр воздуховода, число линий, фланцы и положение патрубков.
Диффузор не исправит ошибки в других элементах вентиляционной сети.
Частые вопросы о выборе щелевого диффузора
Как рассчитать размер щелевого диффузора?
Какую длину щелевого диффузора выбрать?
Как ширина щели влияет на работу диффузора?
Что лучше — одна или несколько щелей?
Можно ли использовать щелевой диффузор на вытяжке?
Какой диффузор выбрать для натяжного потолка?
Какой диффузор выбрать для гипсокартона?
Зачем нужна КСД?
Почему щелевой диффузор шумит?
Когда нужно выбирать щелевые диффузоры?
Что в итоге нужно знать
Для натяжного потолка у Flexag используются серии RA и RAN, для гипсокартона — SH и SHN. Низкопрофильные RAN и SHN пригодятся там, где над потолком мало свободного места.
Длину и ширину щели лучше подбирать под фактический расход воздуха, а не только под внешний вид потолка. Тогда диффузор будет не просто аккуратной линией в интерьере, а нормально работающей частью вентиляционной системы.
