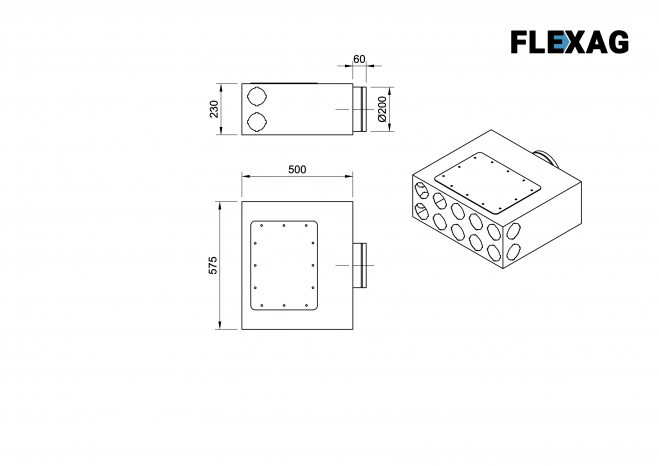

Вентиляционный коллектор Flexag CMP-FLD 200/90x10, D200, на 10/14 выходов FLD
Коллектор CMP-FLD 200/90x10 применяют в приточно-вытяжных системах, где от одного магистрального канала диаметром 200 мм нужно развести воздух сразу на десять отдельных линий. Такая модель подходит для более разветвлённых схем вентиляции, когда одного компактного коллектора на 6 или 8 выходов уже недостаточно.
Коллектор используют как центральный распределительный узел: к нему подводится основной канал D200, а дальше воздух уходит по отдельным трассам к помещениям, пленумам, диффузорам или другим элементам воздухораспределения. Это удобно для квартир большой площади, частных домов, офисов и коммерческих объектов с несколькими зонами вентиляции.
Совместимость с воздуховодами 90 мм
Все выходы коллектора рассчитаны на подключение линий из гибких воздуховодов диаметром 90 мм. Такие каналы применяют для скрытой прокладки за потолком, в технических зонах, нишах и других местах, где важно аккуратно развести вентиляцию без громоздких жёстких воздуховодов.
Для подключения к этой модели подходит воздуховод 90 мм Flexag. Его используют в системе Flexag 90 для разводки воздуха от коллектора к отдельным помещениям и воздухораспределительным устройствам.
Почему здесь используется подключение D200
Входной диаметр 200 мм актуален для систем с большим количеством веток. Когда коллектор распределяет поток на десять линий, магистраль должна подвести достаточный объём воздуха к распределительному узлу. Поэтому эта модель больше подходит не для минимальных схем, а для проектов, где вентиляция обслуживает сразу несколько помещений.
При подборе важно учитывать общий расход воздуха, длину трасс, количество поворотов и назначение каждой ветки. Если линии получаются разной длины или помещения требуют разного расхода, регулировку лучше предусмотреть ещё на этапе проектирования системы.
Когда выбирают коллектор на 10 выходов
CMP-FLD 200/90x10 стоит рассматривать для объектов, где нужно собрать один понятный распределительный узел и развести от него большое количество линий. Например, отдельные трассы могут идти в спальни, гостиную, кабинет, кухню, санузлы, гардеробную, коридор или технические помещения.
Такой коллектор помогает не дробить систему на несколько мелких узлов там, где удобнее собрать разводку вокруг одного центрального распределителя. Это особенно полезно при скрытом монтаже, когда важно заранее понимать, куда пойдёт каждая линия и сколько места потребуется за потолком.
Что учесть при монтаже
Фланцы в комплект не входят, поэтому их нужно подобрать отдельно под фактическое количество подключаемых линий. Если используются не все выходы, свободные отверстия закрывают заглушками.
При монтаже десяти линий важно заранее продумать трассировку. Чем меньше пересечений, резких изгибов и неоправданных удлинений, тем проще сохранить аккуратную схему и нормальное распределение воздуха по веткам. Коллектор желательно размещать так, чтобы был доступ к местам подключения и обслуживания системы.
Для каких задач подходит CMP-FLD 200/90x10
- распределение воздуха от магистрали D200 на десять линий Flexag 90;
- скрытая разводка вентиляции в квартире большой площади или частном доме;
- подключение нескольких помещений от одного распределительного узла;
- системы вентиляции с рекуператором или центральной приточно-вытяжной установкой;
- проекты, где нужен коллектор с большим количеством выходов под воздуховод 90 мм.
CMP-FLD 200/90x10 подходит для разветвлённых систем Flexag 90, где требуется подключить до десяти линий от одного узла. Для корректного подбора нужно учитывать расход воздуха, планировку объекта, длину трасс и количество точек подачи или удаления воздуха.
