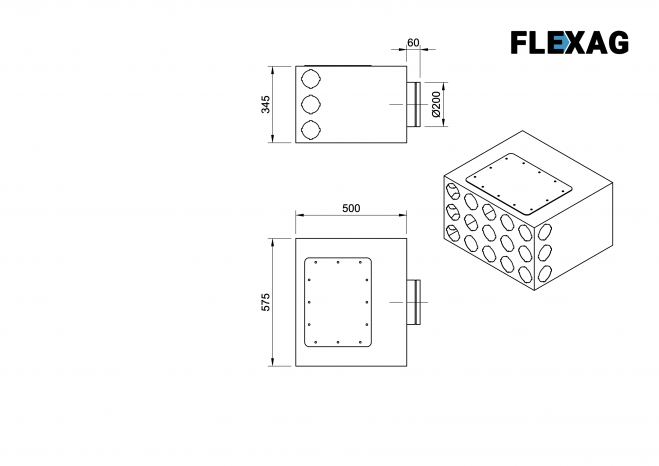

Вентиляционный коллектор Flexag CMP-FLD 200/90x15, D200, на 15/21 выходов FLD
Коллектор CMP-FLD 200/90x15 используют в системах Flexag 90, где от одного магистрального канала диаметром 200 мм нужно распределить воздух на пятнадцать отдельных линий. Это решение подходит для разветвлённых схем вентиляции, когда система обслуживает много помещений или несколько зон одного объекта.
В отличие от коллекторов на 6, 8, 10 или 12 выходов, эта модель рассчитана на более плотную разводку. Её выбирают, когда важно собрать большое количество подключений в одном распределительном узле и не дробить систему на несколько отдельных коллекторов.
Подключение к воздуховодам Flexag 90
Все выходы коллектора рассчитаны на подключение линий из гибких вентиляционных воздуховодов диаметром 90 мм. Такие каналы используют для скрытой прокладки от коллектора к помещениям, пленумам, диффузорам и другим элементам воздухораспределения.
Для сборки линий подходит гибкий воздуховод Flexag 90 мм. Он применяется в системе Flexag 90, когда нужно аккуратно развести воздух за потолком, в нишах, перегородках или технических зонах без использования громоздких жёстких каналов.
Когда нужен коллектор на 15 выходов
CMP-FLD 200/90x15 актуален для объектов, где требуется большое количество отдельных трасс. Например, линии могут идти в несколько спален, гостиную, кухню, кабинет, гардеробные, санузлы, коридоры, подсобные и технические помещения — в зависимости от проекта вентиляции.
Такой формат особенно полезен в домах, больших квартирах, офисах и коммерческих помещениях со сложной планировкой. Один центральный коллектор помогает сохранить понятную структуру системы: к узлу приходит магистраль D200, а дальше воздух распределяется по отдельным линиям Flexag 90.
Особенность схемы с большим количеством линий
При пятнадцати выходах важно заранее продумать не только количество подключений, но и трассировку. Чем больше линий сходится к одному коллектору, тем выше требования к планированию: нужно предусмотреть место для подключения, доступ к узлу и удобное направление воздуховодов.
Если часть помещений требует разного расхода воздуха или линии заметно отличаются по длине, регулировку лучше учитывать ещё на этапе проектирования. Это поможет сбалансировать систему и избежать ситуации, когда одни ветки получают больше воздуха, а другие работают слабее.
Что учесть при монтаже
Фланцы в комплект коллектора не входят, поэтому их нужно подобрать отдельно под фактическое количество подключаемых линий. Если используются не все выходы, свободные отверстия закрывают заглушками.
При монтаже коллектора на 15 выходов особенно важно не перегружать пространство вокруг узла. Лучше заранее распределить направления трасс, чтобы гибкие воздуховоды не пересекались без необходимости, не образовывали резких перегибов и оставались доступными для проверки соединений.
Для каких задач подходит CMP-FLD 200/90x15
- распределение воздуха от магистрали D200 на пятнадцать линий Flexag 90;
- скрытая разводка вентиляции в доме, большой квартире, офисе или коммерческом помещении;
- подключение большого количества помещений от одного центрального коллектора;
- системы с рекуператором или центральной приточно-вытяжной установкой;
- проекты, где нужен воздуховод Flexag 90 мм для множества независимых веток.
CMP-FLD 200/90x15 стоит выбирать для разветвлённых систем, где требуется до пятнадцати линий диаметром 90 мм от одного распределительного узла. При подборе важно учитывать общий расход воздуха, планировку объекта, длину трасс и доступное пространство для размещения коллектора.
